DN은 정밀 로크너트 DN 타입입니다. 축 위의 베어링·부품을 고정하는 정밀 체결용 로크너트로, 적용 축 규격과 사용 조건을 알려주시면 맞는 호칭을 안내드립니다.
※ 실물 사진 준비 중 — 현재 도면 이미지로 안내드립니다. 규격·재질 등 세부 사양은 문의 주시면 안내드립니다.

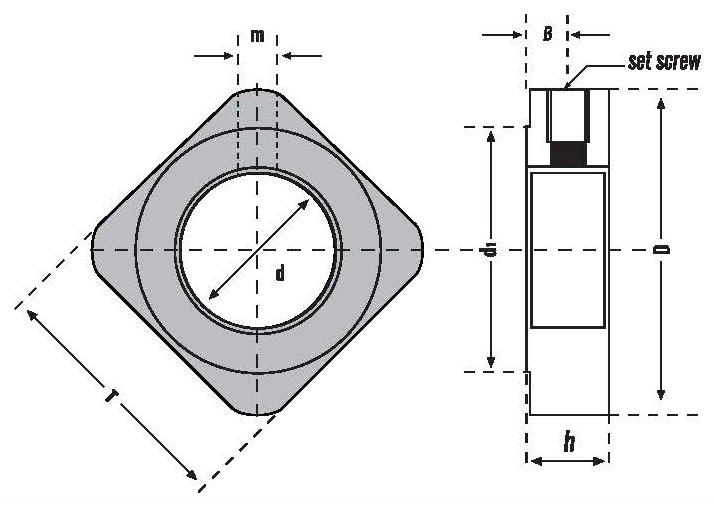

▲ 정밀 로크너트 DN 도면
| 형번 ↕ | d×P 나사호칭 ↕ | D ↕ | d₁ ↕ | T ↕ | h ↕ | B ↕ | m (set screw) ↕ |
|---|---|---|---|---|---|---|---|
| DN 4 | M4X0.5 | 11.5 | 8 | 10 | 10 | 2.8 | M3 |
| DN 5 | M5X0.5 | 13.5 | 9 | 11 | 11 | 2.8 | M3 |
| DN 6 | M6X0.75 | 14.5 | 10 | 12 | 12 | 3.1 | M3 |
| DN 8 | M8X1.0 | 16 | 13 | 14 | 14 | 3.9 | M3 |
| DN 8 | M8X0.75 | 16 | 13 | 14 | 14 | 3.9 | M3 |
| DN 10 | M10X1.0 | 20 | 16 | 17 | 17 | 4.5 | M4 |
| DN 10 | M10X0.75 | 20 | 16 | 17 | 17 | 4.5 | M4 |
| DN 10s | M10X1.0 | 20 | 16 | 17 | 17 | 4.5 | 2-M4 |
| DN 12 | M12X1.0 | 22 | 18 | 19 | 19 | 4.5 | M4 |
| DN 12s | M12X1.0 | 22 | 18 | 19 | 19 | 4.5 | 2-M4 |
| DN 15 | M15X1 | 25 | 21 | 22 | 8 | 4.5 | 2-M4 |
| DN 17 | M17X1 | 28 | 23 | 24 | 10 | 5.4 | 2-M5 |
| DN 17s | M17X1 | 30 | 25 | 24 | 13 | 9 | 2-M5 |
| DN 20 | M20X1 | 32 | 27 | 28 | 10 | 5.4 | 2-M5 |
| DN 20s | M20X1 | 35 | 26 | 29.3 | 11 | 7 | 2-M5 |
| DN 25 | M25X1.5 | 38 | 33 | 34 | 12 | 6.5 | 2-M6 |
| DN 30 | M30X1.5 | 45 | 40 | 41 | 12 | 6.5 | 2-M6 |
| DN 35 | M35X1.5 | 52 | 47 | 48 | 12 | 6.5 | 2-M6 |
| DN 40 | M40X1.5 | 58 | 52 | 53 | 14 | 8 | 2-M6 |
비규격·특수 제작, 대량 견적 — 바로 문의하세요.
