정밀로크너트 KZMV는 KZM과 동일 계열의 정밀 로크너트로, 고정밀 스핀들·볼스크류의 지지 베어링 고정에 사용됩니다. 정밀 가공된 좌면으로 축계의 회전 정밀도를 유지하며, KZM 대비 두께(h)가 큰 시리즈입니다.
KZM·KZMF와의 형식 차이 및 적용 선정은 사용 조건을 알려주시면 함께 안내드립니다.
※ 규격·재질·수량 등 세부 사양은 문의 주시면 안내드립니다. 비규격 주문 제작 상담도 가능합니다.

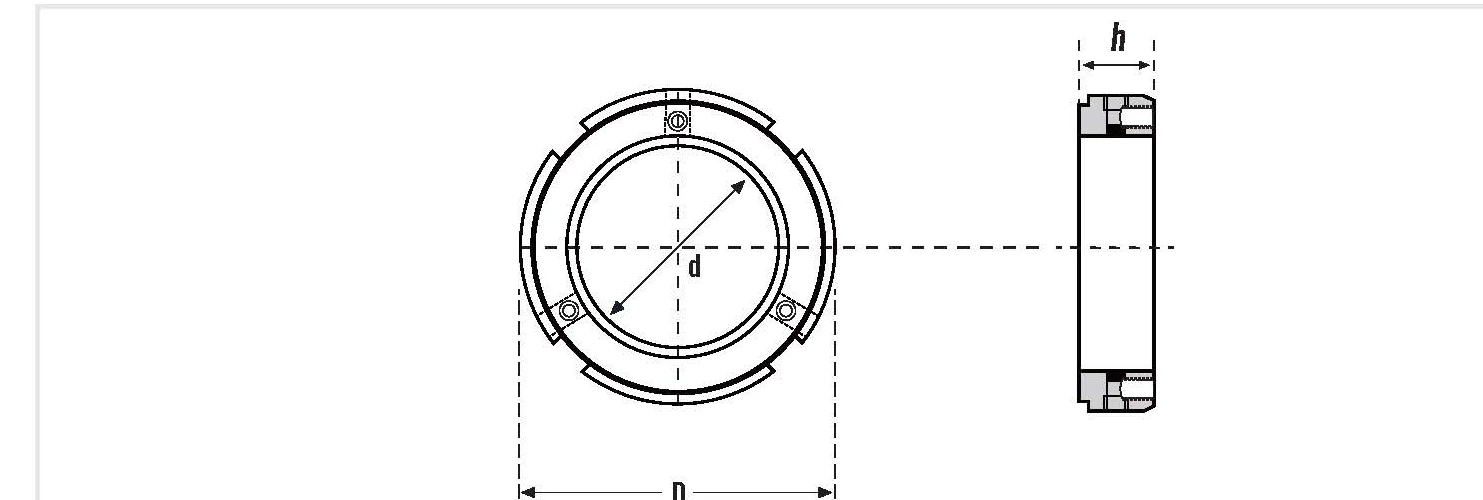

▲ 정밀 로크너트 KZMV 도면
| Thread (나사호칭) ↕ | D ↕ | h ↕ |
|---|---|---|
| KZMV 17 X 1 | 32 | 16 |
| KZMV 20 X 1 | 38 | 16 |
| KZMV 20 X 1.5 | 38 | 16 |
| KZMV 25 X 1.5 | 38 | 18 |
| KZMV 30 X 1.5 | 45 | 18 |
| KZMV 35 X 1.5 | 52 | 18 |
| KZMV 40 X 1.5 | 58 | 20 |
| KZMV 45 X 1.5 | 65 | 20 |
| KZMV 50 X 1.5 | 70 | 20 |
| KZMV 55 X 2 | 75 | 22 |
| KZMV 60 X 2 | 80 | 22 |
| KZMV 65 X 2 | 85 | 22 |
| KZMV 70 X 2 | 92 | 23 |
| KZMV 80 X 2 | 105 | 23 |
| KZMV 85 X 2 | 110 | 23 |
| KZMV 90 X 2 | 120 | 25 |
| KZMV 95 X 2 | 125 | 25 |
| KZMV 100 X 2 | 130 | 25 |
| KZMV 105 X 2 | 140 | 27 |
| KZMV 110 X 2 | 145 | 27 |
| KZMV 115 X 2 | 150 | 27 |
| KZMV 120 X 2 | 155 | 29 |
| KZMV 125 X 2 | 160 | 29 |
| KZMV 130 X 2 | 165 | 29 |
| KZMV 135 X 2 | 175 | 29 |
| KZMV 140 X 2 | 180 | 31 |
| KZMV 145 X 2 | 190 | 31 |
| KZMV 150 X 2 | 195 | 31 |
| KZMV 155 X 3 † | 200 | 31 |
| KZMV 160 X 2 † | 210 | 33 |
| KZMV 165 X 3 | 220 | 33 |
| KZMV 170 X 3 | 230 | 33 |
| KZMV 180 X 3 | 240 | 36 |
| KZMV 190 X 3 | 250 | 36 |
| KZMV 200 X 3 | 260 | 38 |
