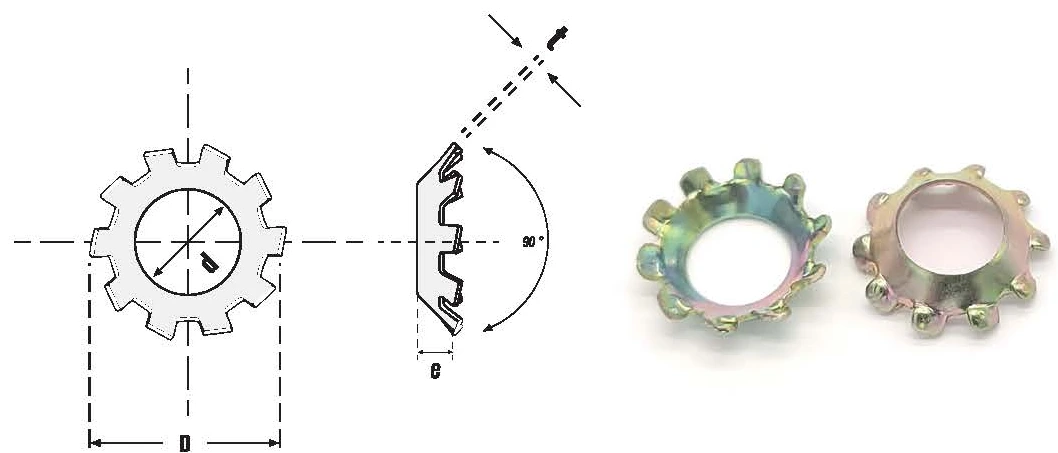

▲ 사라 외치 와셔 도면 · d 내경 · D 외경 · e · t 두께 · 90° 접시형
※ 원하는 규격이 표에 없으면 비규격 제작 문의가 가능합니다.
| 호칭 ↕ | 적용 나사경 ↕ | d 내경 기준+허용차 ↕ | D 외경(약) ↕ | e 최대 ↕ | t 두께 기준+허용차 ↕ | 잇발수 ↕ |
|---|---|---|---|---|---|---|
| CW-3 | 3 | 3.2+0.20 | 6 | 1.8 | 0.4±0.03 | 8 |
| CW-3.5 | 3.5 | 3.7+0.20 | 7 | 2.1 | 0.4±0.03 | 8 |
| CW-4 | 4 | 4.3+0.20 | 8 | 2.5 | 0.4±0.03 | 8 |
| CW-4.5 | 4.5 | 4.8+0.20 | 9 | 2.7 | 0.5±0.035 | 9 |
| CW-5 | 5 | 5.3+0.20 | 10 | 3.1 | 0.5±0.035 | 9 |
| CW-6 | 6 | 6.4+0.30 | 12 | 3.8 | 0.5±0.035 | 10 |
| CW-8 | 8 | 8.4+0.30 | 16 | 5.1 | 0.6±0.04 | 12 |
