Washer · Anti-Loosening

회오리 와셔

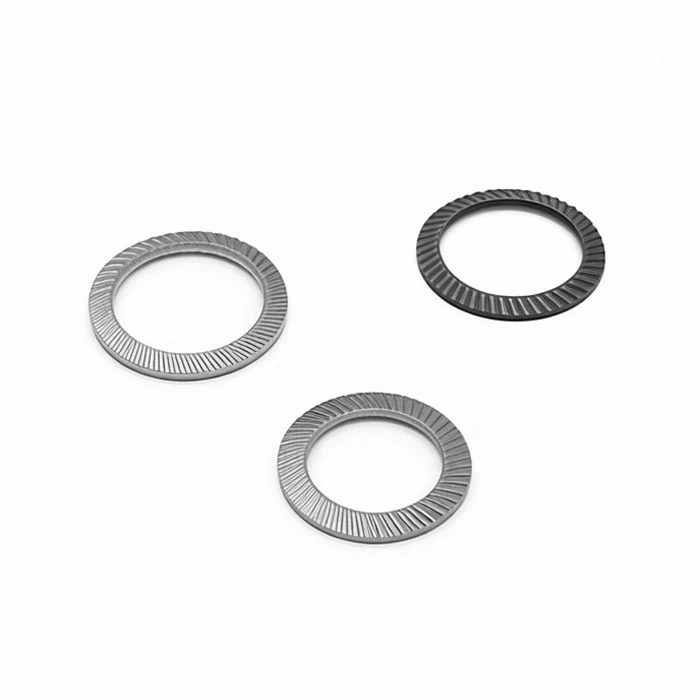

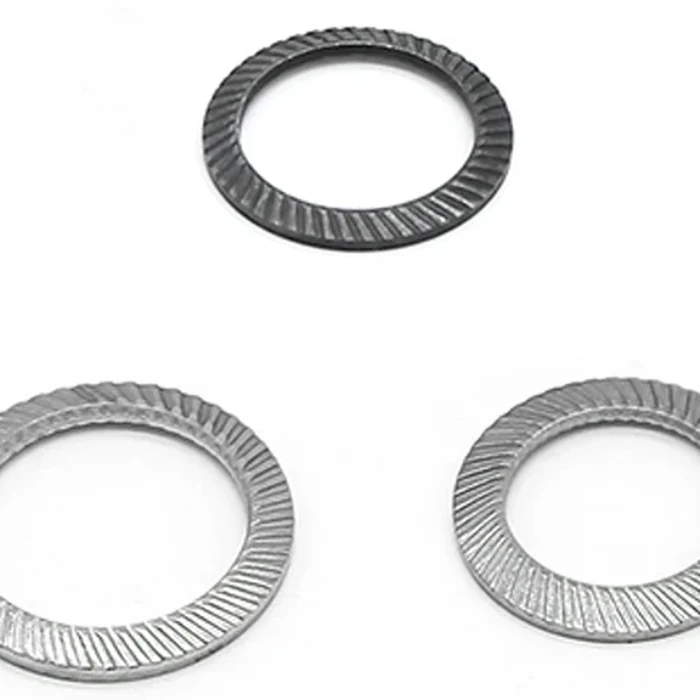

Safety Washer · Conical Serrated Lock Washer

유형 일반용 S · 고하중용 VS 규격 S 1.6~36 · VS 5~30 재질 50CrV4 / 51CrV4 · SUS 용도 풀림 방지

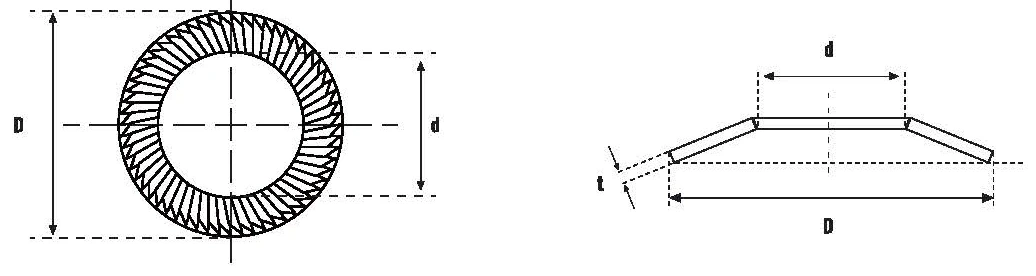

▲ 회오리 와셔 도면 · D 외경 · d 내경 · t 두께 · 접시형 단면 + 방사형 세레이션

※ 원하는 규격이 표에 없으면 비규격 제작 문의가 가능합니다.

규격표 (단위 mm · 열 제목 클릭 정렬)

🔍

볼트 mm ↕	inch ↕	D 외경 ↕	d 내경 ↕	t 두께 ↕	BOX 수량(MIN) ↕
1.6	–	3.2	1.7	0.35	2000
2	–	4	2.2	0.35	2000
2.5	–	4.8	2.7	0.45	2000
3	1/8	5.5	3.2	0.45	2000
3.5	–	6	3.7	0.45	2000
4	5/32	7	4.3	0.5	1000
5	3/16	9	5.3	0.6	1000
6	–	10	6.4	0.7	1000
6.35	1/4	9.5	6.7	0.7	1000
7	–	12	7.4	0.7	1000
8	5/16	13	8.4	0.8	1000
10	3/8	16	10.5	1	1000
11.1	7/16	15.9	11.6	1	500
12	–	18	13	1.1	500
12.7	1/2	19	13.7	1.1	500
14	–	22	15	1.2	500
16	5/8	24	17	1.3	500
18	–	27	19	1.5	250
19	3/4	30	20	1.5	250
20	–	30	21	1.5	250
22	7/8	33	23	1.5	100
24	–	36	25.6	1.8	100
25.4	1	38	27	2	100
27	–	39	28.6	2	100
30	1 1/8	45	31.6	2	100
36	1 3/8	54	38	2.5	50

검색 결과가 없습니다.

※ 재질 DIN : 50CrV4 or 51CrV4, SUS · 용도 풀림방지 · 두께 t는 카탈로그 기준 · 단위 mm

볼트 mm ↕	inch ↕	D 외경 ↕	d 내경 ↕	t 두께 ↕	BOX 수량(MIN) ↕
5	3/16	9	5.3	1	1000
6	–	10	6.4	1	1000
8	5/16	13	8.4	1.2	1000
10	3/8	16	10.5	1.5	1000
12	–	18	13	1.5	500
14	–	22	15	1.5	500
16	5/8	24	17	2	250
18	–	27	19	2	250
20	–	30	21	2	250
22	7/8	33	23	2	100
24	–	36	25.6	2.5	100
27	–	39	28.6	2.5	100
30	1 1/8	45	31.6	2.5	100

검색 결과가 없습니다.

※ 재질 DIN : 50CrV4 or 51CrV4, SUS · 용도 풀림방지 · 두께 t는 카탈로그 기준 · 단위 mm
