GUK는 진동이 있는 체결부에서 너트의 풀림을 방지하는 풀림 방지 로크너트입니다. 축 상의 부품 고정과 위치 유지에 사용되며, 도면과 함께 적용 축 규격을 알려주시면 맞는 호칭을 안내드립니다.

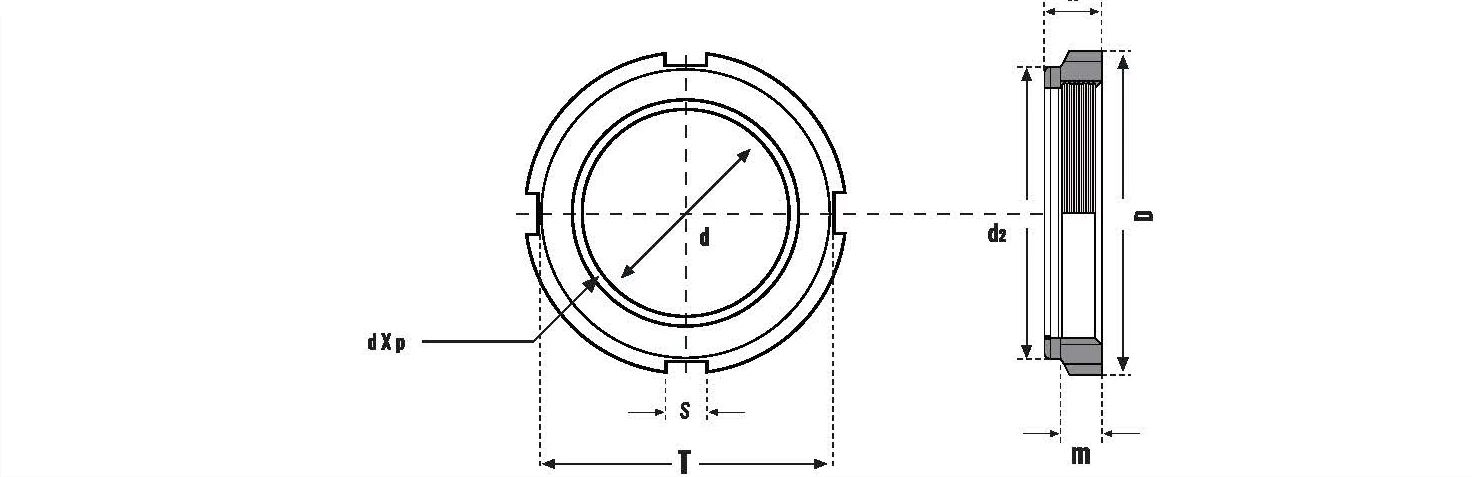

▲ 풀림방지 로크너트 GUK 도면
※ 규격·재질·수량 등 세부 사양은 문의 주시면 안내드립니다. 비규격 주문 제작 상담도 가능합니다.
| 형번 ↕ | d×P 나사호칭 ↕ | h ↕ | m ↕ | D ↕ | d₂ ↕ | T ↕ | S ↕ | grooves (홈) ↕ |
|---|---|---|---|---|---|---|---|---|
| GUK 10 | M10 X 0.75 | 7.60 | 4.40 | 18 | 15 | 15 | 3 | 4 |
| GUK 12 | M12 X 1 | 7.60 | 4.50 | 21 | 18 | 18 | 3 | 4 |
| GUK 15 | M15 X 1 | 8.60 | 5.90 | 24 | 21 | 21 | 4 | 4 |
| GUK 17 | M17 X 1 | 8.60 | 5.20 | 28 | 24 | 24 | 4 | 4 |
| GUK 20 | M20 X 1 | 9.60 | 6.00 | 32 | 27 | 27 | 4 | 4 |
| GUK 25 | M25 X 1.5 | 10.50 | 6.00 | 38 | 33 | 33 | 5 | 4 |
| GUK 30 | M30 X 1.5 | 10.70 | 6.60 | 44 | 38 | 38 | 5 | 4 |
| GUK 35 | M35 X 1.5 | 11.30 | 6.60 | 50 | 44 | 44 | 5 | 4 |
| GUK 40 | M40 X 1.5 | 12.30 | 7.50 | 56 | 50 | 50 | 6 | 4 |
| GUK 45 | M45 X 1.5 | 12.30 | 7.50 | 62 | 55 | 55 | 6 | 4 |
| GUK 50 | M50 X 1.5 | 12.90 | 8.10 | 68 | 61 | 61 | 6 | 4 |
| GUK 55 | M55 X 2 | 13.40 | 7.60 | 75 | 68 | 68 | 7 | 6 |
| GUK 60 | M60 X 2 | 13.40 | 7.60 | 80 | 73 | 73 | 7 | 6 |
| GUK 65 | M65 X 2 | 14.50 | 8.70 | 85 | 77 | 77 | 7 | 6 |
| GUK 70 | M70 X 2 | 14.50 | 8.70 | 92 | 84 | 84 | 8 | 6 |
| GUK 75 | M75 X 2 | 15.50 | 9.70 | 98 | 89 | 89 | 8 | 6 |
| GUK 80 | M80 X 2 | 16.50 | 10.70 | 105 | 96 | 96 | 10 | 8 |
| GUK 85 | M85 X 2 | 17.50 | 11.70 | 110 | 100 | 100 | 10 | 8 |
| GUK 90 | M90 X 2 | 17.70 | 11.90 | 120 | 110 | 110 | 10 | 8 |
| GUK 95 | M95 X 2 | 18.70 | 12.90 | 125 | 115 | 115 | 10 | 8 |
| GUK 100 | M100 X 2 | 19.70 | 13.90 | 130 | 120 | 120 | 10 | 8 |
