하드록 너트 스탠다드 실물 (클릭하면 확대)
Nut · Hard Lock

하드록 너트 스탠다드

Hard Lock Nut (HLN)
유형 쐐기식 이중 너트 용도 강진동 체결부 풀림 방지 규격 M5 ~ M64 재질 Class8(S45C) · 凸너트 Class4(SS400) 너트형상 JIS B1181(2004) / ISO4032 나사정밀도 JIS B0205(1998) / ISO261 6H

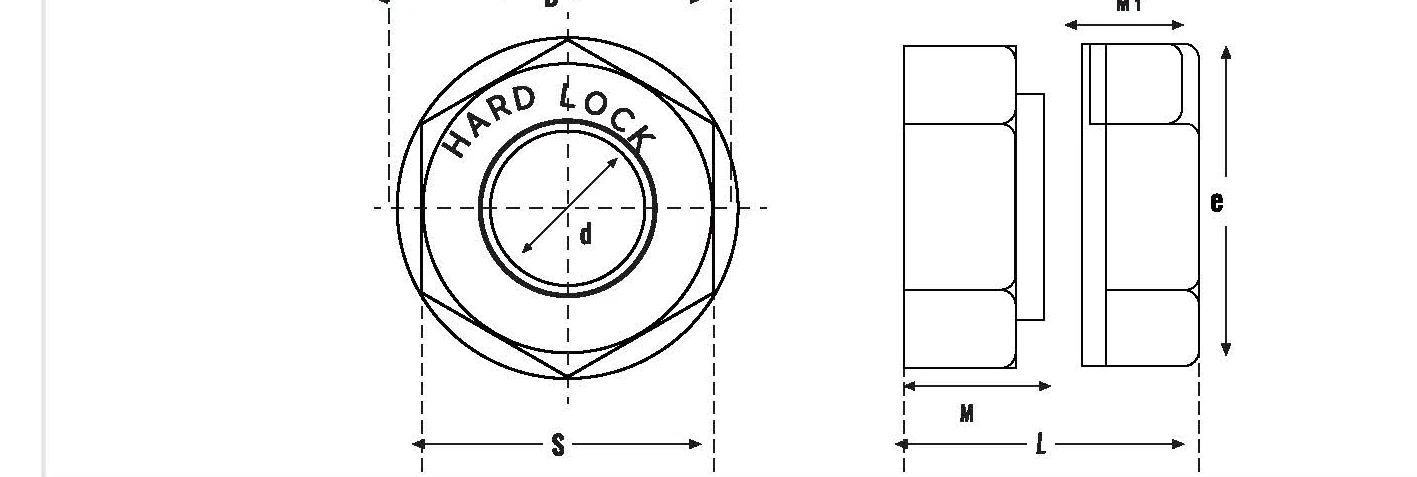

하드록 너트 스탠다드 도면

▲ 하드록 너트 스탠다드 도면

하드록 너트 스탠다드(HLN)는 쐐기 원리를 응용한 이중 너트 구조의 풀림 방지 너트입니다. 아래 너트(볼록)와 위 너트(오목)를 겹쳐 조이면 두 너트 사이에 쐐기 작용이 일어나 나사 유격이 제거되고, 강한 진동·충격에도 풀림이 진행되지 않습니다.

철도·교량·산업 설비 등 풀림이 치명적인 체결부에 사용되는 대표적인 풀림 방지 너트입니다.

※ 규격·재질·수량 등 세부 사양은 문의 주시면 안내드립니다. 비규격 주문 제작 상담도 가능합니다.

규격표 (단위 mm · 열 제목 클릭 정렬)

🔍
치수표 — M5 ~ M30
d SIZE ↕P피치 (보통나사) ↕凸너트 M 기준치수 ↕M 허용차 ↕凹너트 M₁ 기준치수 ↕M₁ 허용차 ↕이면폭 S 기준치수 ↕S 허용차 ↕e (약) ↕L (세트높이) ↕RIM D ↕g (세트중량) ↕
M50.84±0.24±0.280, -0.29.26.49.21.9
M61.05±0.35±0.3100, -0.611.5811.54
M81.256.50, -0.586.50, -0.58130, -0.71510.6158.9
M101.580, -0.5880, -0.58170, -0.719.61319.618
M121.75100, -0.589.30, -0.58190, -0.821.915.821.926
M162.012±0.8110, -0.7240, -0.827.71927.746
M202.515±0.814.50, -0.7300, -0.834.624.534.693
M222.517±0.815.60, -1.2320, -1.03727.637115
M243.018±0.917.60, -1.2360, -1.041.630.141.6183
M273.021±0.917.60, -1.2410, -1.047.332.147.3243
M303.523±0.918.60, -1.2460, -1.053.135.153.1312
검색 결과가 없습니다.
※ 재질 : Class8(S45C), 凸너트 재질은 Class4(SS400) · 너트형상 : JIS B1181(2004)/ISO4032 · 나사정밀도 : JIS B0205(1998)/ISO261 6H · 상기 가는 나사 이외의 피치 등은 HLN-B(베이직) · M16~M30 A2(SUS304)의 RIM 형상은 현재 제작중(사양치수는 HLN-B 베이직) · 치수 사양은 예고 없이 변경될 수 있음 · 단위 mm
치수표 — M33 ~ M64
d SIZE ↕P피치 (보통나사) ↕P피치 (가는나사) ↕凸너트 M 기준치수 ↕M 허용차 ↕凹너트 M₁ 기준치수 ↕M₁ 허용차 ↕이면폭 S 기준치수 ↕S 허용차 ↕e (약) ↕L (세트높이) ↕RIM D ↕g (세트중량) ↕
M330.82.025±0.920±1.0500, -1.057.73857.7411
M361.03.028±0.921±1.0550, -1.263.540.563.5532
M391.253.030±1.223±1.0600, -1.269.34469.3681
M421.54.033±1.225±1.0650, -1.27548.575892
M451.754.035±1.227±1.0700, -1.280.852.580.81115
M482.04.037±1.229±1.0750, -1.286.556.586.51393
M522.54.041±1.231±1.0800, -1.292.46292.41708
M562.54.044±1.234±1.0850, -1.498.16798.12047
M646.04.050±1.538±1.0950, -1.4110751102795
검색 결과가 없습니다.
※ 재질·너트형상·나사정밀도는 M5~M30 표와 동일 · 상기 이외의 형상·피치 등은 문의 · 치수 사양은 예고 없이 변경될 수 있음 · 단위 mm
조임토크 참고표 — M5 ~ M30
SIZE ↕Class 4 (SS400 상당) 4.8 (320N/mm²) ↕Class 8 (S45C) 8.8 (640N/mm²) ↕A2 (SUS304 상당) A2-50 ↕로크너트 재질 공통 (최소 ~ 최대) ↕
M52.5-1.62 ~ 3
M64.2-2.74 ~ 5
M89.819.76.59 ~ 13
M1020391318 ~ 24
M1235682227 ~ 39
M1685170-70 ~ 100
M20165330-120 ~ 200
M22225450-150 ~ 250
M24285570-160 ~ 300
M27415835-250 ~ 390
M305651130-270 ~ 440
검색 결과가 없습니다.
※ 凸너트(체결너트) 볼트 항복점의 70% 기준 · 토크계수 K=0.15로 계산한 참고 수치 — 고객 토크치 우선 · Class8(S45C)의 凸너트 재질은 Class4(SS400 상당)이나 凹너트 조임토크는 재질 공통
조임토크 참고표 — M33 ~ M64
SIZE ↕Class 4 (SS400 상당) 4.8 (320N/mm²) ↕Class 8 (S45C) 8.8 (640N/mm²) ↕A2-50 ↕A2-70 ↕로크너트 재질 공통 (최소 ~ 최대) ↕
M3377015405051080290 ~ 490
M3698519756501390340 ~ 590
M39128025558401800390 ~ 640
M421580316510402225440 ~ 690
M451975395012952775490 ~ 740
M482375475015553340540 ~ 780
M523070614020104310590 ~ 830
M563820764025005370640 ~ 880
M6457651152537808100690 ~ 930
검색 결과가 없습니다.
※ 凸너트(체결너트) 볼트 항복점의 70% 기준 · 토크계수 K=0.15로 계산한 참고 수치 — 고객 토크치 우선 · A2(SUS304) 凸너트 조임토크는 사용하시는 볼트 강도(A2-50 절삭볼트 / A2-70 철제 볼트) 확인 요망
