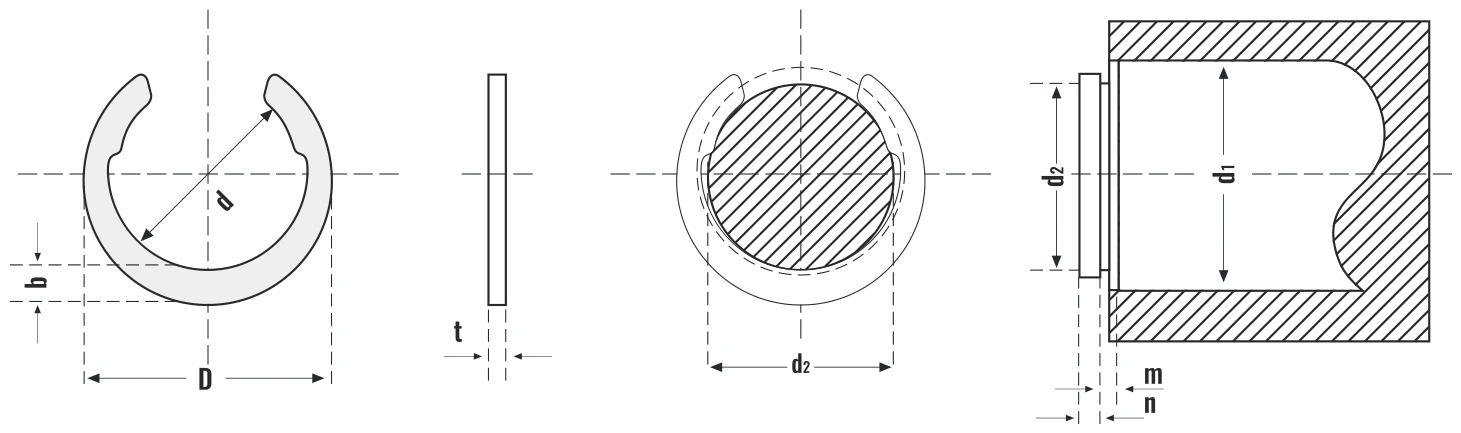

▲ C링 도면 — 치수 기호(d·t·D·b·d1·d2·m·n)는 아래 규격표와 대응
※ 원하는 규격이 표에 없으면 비규격 제작 문의가 가능합니다.
| 규격 ↕ | 멈춤링 | 적용하는 축 (홈 가공) | ||||||
|---|---|---|---|---|---|---|---|---|
| d 기준·허용차 ↕ | t 기준·허용차 ↕ | D 약 ↕ | b 약 ↕ | d1 ↕ | d2 기준·허용차 ↕ | m 기준·허용차 ↕ | n 최소 ↕ | |
| 5103-12 | 2.59+0.05−0.1 | 0.4±0.03 | 4.17 | 0.79 | 3.2 | 2.85±0.04 | 0.48+0.040 | 0.5 |
| 5103-18 | 4.09+0.05−0.1 | 0.4±0.03 | 6.19 | 1.05 | 4.8 | 4.19±0.04 | 0.48+0.040 | 0.6 |
| 5103-21 | 4.75+0.07−0.13 | 0.6±0.04 | 6.99 | 1.12 | 5.6 | 4.9±0.05 | 0.7+0.060 | 0.7 |
| 5103-25 | 5.36+0.07−0.13 | 0.6±0.04 | 7.9 | 1.27 | 6.4 | 5.59±0.05 | 0.7+0.060 | 0.8 |
| 5103-31 | 6.86+0.07−0.13 | 0.6±0.04 | 9.56 | 1.35 | 7.9 | 7.01±0.05 | 0.7+0.060 | 0.9 |
| 5103-37 | 8.33+0.07−0.13 | 0.6±0.04 | 11.37 | 1.52 | 9.5 | 8.51±0.05 | 0.7+0.060 | 1 |
| 5103-40 | 9.12+0.07−0.13 | 0.6±0.04 | 12.32 | 1.6 | 10.3 | 9.25±0.05 | 0.7+0.060 | 1.1 |
| 5103-43 | 9.8+0.07−0.13 | 0.6±0.04 | 13.1 | 1.65 | 11.1 | 9.98±0.07 | 0.7+0.060 | 1.1 |
| 5103-46 | 10.54+0.07−0.13 | 0.6±0.04 | 14 | 1.73 | 11.9 | 10.69±0.07 | 0.7+0.060 | 1.2 |
| 5103-50 | 11.2±0.15 | 0.9±0.05 | 14.76 | 1.78 | 12.7 | 11.43±0.07 | 1+0.080 | 1.3 |
| 5103-56 | 12.62±0.15 | 0.9±0.05 | 16.56 | 1.98 | 14.3 | 12.88±0.07 | 1+0.080 | 1.4 |
| 5103-81 | 18.31±0.18 | 1.4±0.06 | 23.23 | 2.46 | 20.6 | 18.31±0.07 | 1.5+0.080 | 2.3 |
