Snap Ring · E-Ring

E형 멈춤링 (E링)

E-Type Retaining Ring (E-Ring)

유형 축용 E형 호칭 0.8 ~ 24 재질 SK5 / SUS304 / 스프링용 스텐레스강 경도 HRC 44~52

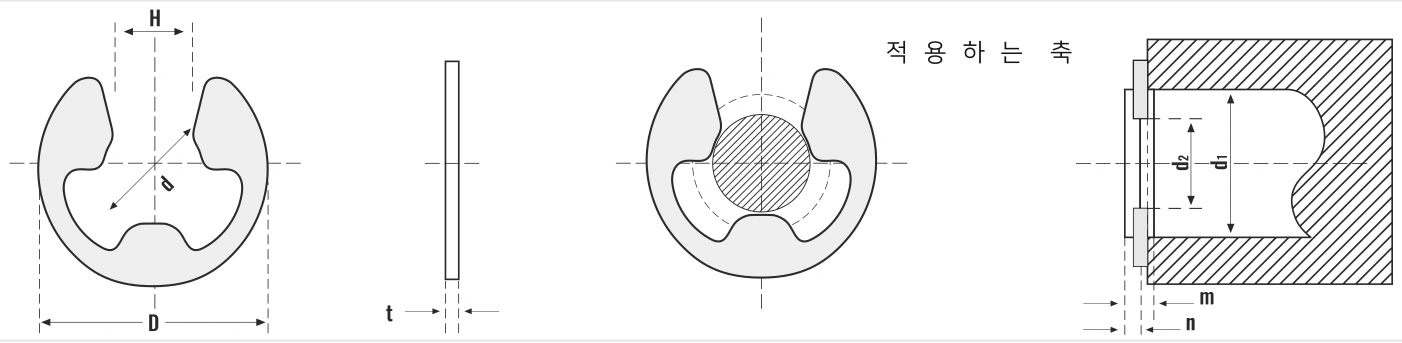

E형 멈춤링 도면 — d, D 외경, H, t 두께, d1 적용축경, d2 홈지름, m 홈폭, n

▲ E형 멈춤링 도면 — 치수 기호(d·D·H·t·d1·d2·m·n)는 아래 규격표와 대응

※ * 표시는 비규격 제품 — 이용하실 때는 미리 문의해 주세요.

규격표 (전 규격 0.8~24 · 단위 mm · 열 제목 클릭 시 정렬)

🔍

규격 ↕	멈춤링				적용하는 축 (홈 가공)
규격 ↕	d 기준·허용차 ↕	D 기준·허용차 ↕	H 기준·허용차 ↕	t 기준·허용차 ↕	d1 이상~미만 ↕	d2 기준·허용차 ↕	m 기준·허용차 ↕	n 최소 ↕
E-0.8	0.80−0.08	2±0.1	0.70−0.25	0.2±0.02	1 ~ 1.4	0.82+0.050	0.3+0.050	0.4
E-1	0.980−0.09	2.8±0.1	0.880−0.25	0.2±0.02	1.3 ~ 1.7	1+0.050	0.3+0.050	0.5
E-1.2	1.20−0.09	3±0.2	10−0.25	0.3±0.025	1.4 ~ 2	1.23+0.060	0.4+0.050	0.6
E-1.5	1.50−0.09	4±0.2	1.30−0.25	0.4±0.03	2 ~ 2.5	1.53+0.060	0.5+0.050	0.8
E-1.9 *	1.90−0.09	4.5±0.2	1.70−0.25	0.4±0.03	2.5 ~ 3	1.93+0.060	0.5+0.050	1
E-2	20−0.09	5±0.2	1.70−0.25	0.4±0.03	2.5 ~ 3.2	2.05+0.060	0.5+0.050	1
E-2.3 *	2.30−0.09	6±0.2	20−0.25	0.4±0.03	3 ~ 4	2.35+0.060	0.5+0.050	1
E-2.5	2.50−0.09	6±0.2	2.10−0.25	0.4±0.03	3.2 ~ 4	2.55+0.060	0.5+0.050	1
E-3	30−0.09	7±0.2	2.60−0.3	0.6±0.04	4 ~ 5	3.05+0.060	0.7+0.10	1
E-3.2 *	3.20−0.12	7±0.2	2.80−0.3	0.6±0.04	4 ~ 5	3.25+0.0750	0.7+0.10	1.2
E-4	40−0.12	9±0.2	3.50−0.3	0.6±0.04	5 ~ 7	4.05+0.0750	0.7+0.10	1.2
E-5	50−0.12	11±0.2	4.30−0.3	0.6±0.04	6 ~ 8	5.05+0.0750	0.7+0.10	1.2
E-6	60−0.12	12±0.2	5.20−0.3	0.8±0.04	7 ~ 9	6.05+0.0750	0.9+0.10	1.2
E-7	70−0.15	14±0.2	6.10−0.35	0.8±0.04	8 ~ 11	7.1+0.090	0.9+0.10	1.5
E-8	80−0.15	16±0.2	6.90−0.35	0.8±0.04	9 ~ 12	8.1+0.090	0.9+0.10	1.8
E-9	90−0.15	18±0.2	7.80−0.35	0.8±0.04	10 ~ 14	9.1+0.090	0.9+0.10	2
E-10	100−0.15	20±0.2	8.70−0.35	1±0.05	11 ~ 15	10.15+0.090	1.15+0.140	2
E-12	120−0.18	23±0.2	10.40−0.45	1±0.05	13 ~ 18	12.15+0.110	1.15+0.140	2.5
E-15	150−0.18	29±0.3	130−0.45	1.5±0.06	16 ~ 24	15.15+0.110	1.65+0.140	3
E-19	190−0.21	37±0.3	16.50−0.5	1.5±0.06	20 ~ 31	19.15+0.130	1.65+0.140	3.5
E-24	240−0.21	44±0.3	20.80−0.5	2±0.07	25 ~ 38	24.15+0.130	2.2+0.140	4

검색 결과가 없습니다. 다른 규격·치수로 검색하거나 문의해 주세요.

※ 재질 SK5 · SUS304 · 스프링용 스텐레스강 · 경도 HRC 44~52 · *=비규격(사전 문의) · 단위 mm · d1은 적용하는 축지름 범위(이상~미만) — 원본 서브헤더는 “기준치수/허용차”로 인쇄되어 있으나 값은 범위임 이 제품 구매하러 가기 →
