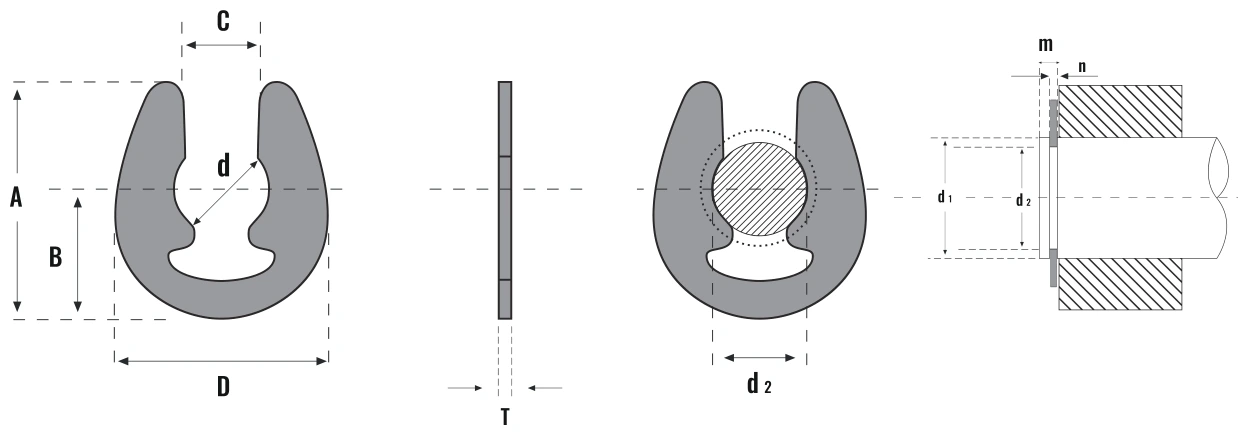

▲ U형 멈춤링 도면 — 치수 기호(d·A·B·C·D·d1·d2·m·n)는 아래 규격표와 대응
※ 원하는 규격이 표에 없으면 비규격 제작 문의가 가능합니다.
| 규격 ↕ | 멈춤링 | 적용하는 축 (홈 가공) | |||||||
|---|---|---|---|---|---|---|---|---|---|
| d 기준·허용차 ↕ | A ↕ | B ↕ | C 기준·허용차 ↕ | D ↕ | d1 이상~미만 ↕ | d2 기준·허용차 ↕ | m 기준·허용차 ↕ | n 최소 ↕ | |
| U-3.2 | 3.2+0.03−0.1 | 8.7 | 4.6 | 2.80−0.2 | 8 | 4 ~ 5 | 3.26+0.050 | 0.7+0.10 | 1 |
| U-4 | 4+0.03−0.1 | 10 | 5.3 | 3.60−0.2 | 9 | 5 ~ 7 | 4.08+0.050 | 0.8+0.10 | 1.2 |
| U-5 | 5+0.03−0.1 | 12.8 | 6.8 | 4.40−0.2 | 11.6 | 6 ~ 8 | 5.1+0.050 | 0.8+0.10 | 1.2 |
| U-6 | 6+0.05−0.15 | 14.8 | 8 | 5.30−0.3 | 13.5 | 7 ~ 9 | 6.1+0.080 | 0.8+0.10 | 1.2 |
| U-7 | 7+0.05−0.15 | 17 | 9 | 6.20−0.3 | 15 | 8 ~ 11 | 7.1+0.080 | 1+0.10 | 1.5 |
| U-8 | 8+0.05−0.2 | 19.5 | 10.5 | 7.10−0.3 | 17.5 | 9 ~ 12 | 8.1+0.080 | 1.1+0.10 | 1.8 |
